Systèmes d’aide à la conduite

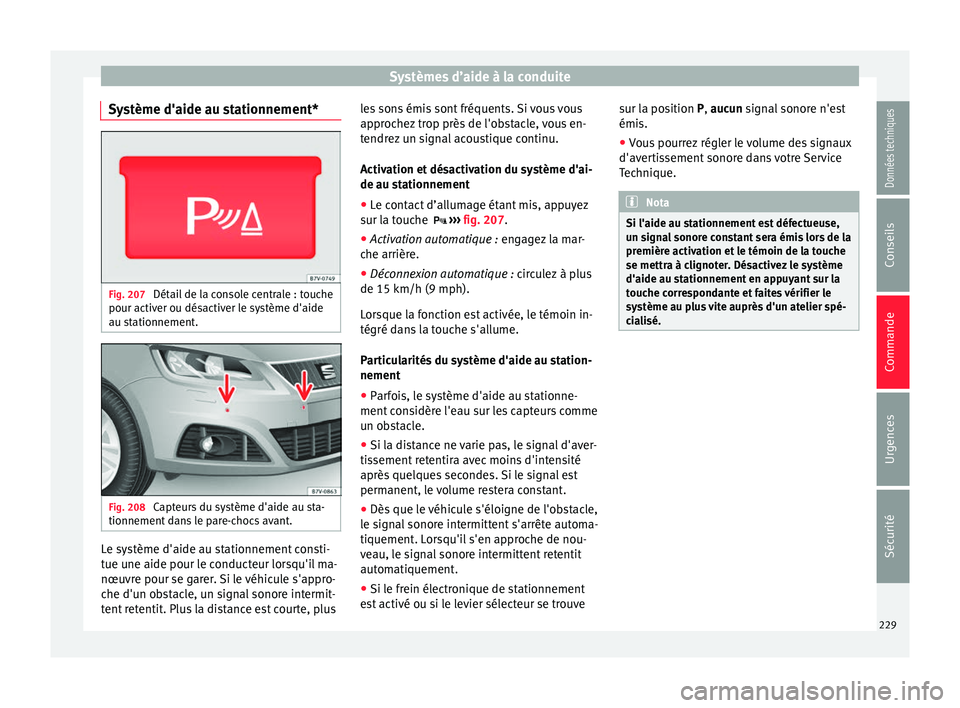

Système d'aide au stationnement* Fig. 207
Détail de la console centrale : touche
pour activ er ou dés
activ
er le système d'aide
au stationnement. Fig. 208
Capteurs du système d'aide au sta-
tionnement d
an

s le pare-chocs avant. Le système d'aide au stationnement consti-
t
ue u
ne aide pour l

e conducteur lorsqu'il ma-
nœuvre pour se garer. Si le véhicule s'appro-
che d'un obstacle, un signal sonore intermit-
tent retentit. Plus la distance est courte, plus les sons émis sont fréquents. Si vous vous
approc

hez trop près de l'obstacle, vous en-
tendrez un signal acoustique continu.
Activation et désactivation du système d'ai-
de au stationnement
● Le contact d’allumage étant mis, appuyez
sur la t
ouche  ››› fig. 207.
● Activation automatique : engag
ez la mar-
che arrière.
● Déconnexion automatique : circ
ulez à plus
de 15 km/h (9 mph).
Lorsque la fonction est activée, le témoin in-
tégré dans la touche s'allume.
Particularités du système d'aide au station-
nement
● Parfois, le système d'aide au stationne-
ment con
sidère l'eau sur les capteurs comme
un obstacle.
● Si la distance ne varie pas, le signal d'aver-
tissement
retentira avec moins d'intensité
après quelques secondes. Si le signal est
permanent, le volume restera constant.
● Dès que le véhicule s'éloigne de l'obstacle,
le sign
al sonore intermittent s'arrête automa-
tiquement. Lorsqu'il s'en approche de nou-
veau, le signal sonore intermittent retentit
automatiquement.
● Si le frein électronique de stationnement
est
activé ou si le levier sélecteur se trouve sur la position P, aucun

signal sonore n'est
émis.
● Vous pourrez régler le volume des signaux
d'averti
ssement sonore dans votre Service
Technique. Nota
Si l'aide au stationnement est défectueuse,
un s ign

al sonore constant sera émis lors de la
première activation et le témoin de la touche
se mettra à clignoter. Désactivez le système
d'aide au stationnement en appuyant sur la
touche correspondante et faites vérifier le
système au plus vite auprès d'un atelier spé-
cialisé. 229
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande

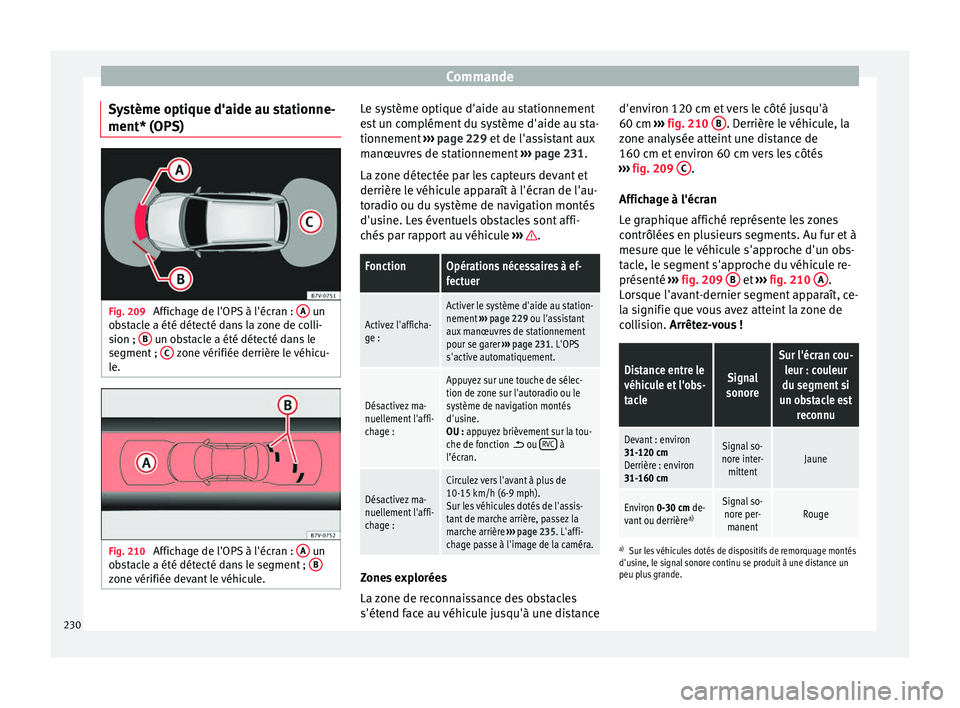

Système optique d'aide au stationne-
ment* (OP S)Fig. 209
Affichage de l'OPS à l'écran : A un
o b
s
tacle a été détecté dans la zone de colli-
sion ; B un obstacle a été détecté dans le
se gment ; C zone vérifiée derrière le véhicu-
l e. Fig. 210
Affichage de l'OPS à l'écran : A un
o b
s

tacle a été détecté dans le segment ; Bzone vérifiée devant le véhicule. Le système optique d'aide au stationnement
e
s
t

un complément du système d'aide au sta-
tionnement ››› page 229 et de l'assistant aux
manœuvres de stationnement ››› page 231.
La zone détectée par les capteurs devant et
derrière le véhicule apparaît à l'écran de l'au-
toradio ou du système de navigation montés
d'usine. Les éventuels obstacles sont affi-
chés par rapport au véhicule ››› .
FonctionOpérations nécessaires à ef-
fectuer
Activez l'afficha-
ge :
Activer le système d'aide au station-
nement
››› page 229 ou l'assistant
aux manœuvres de stationnement
pour se garer ››› page 231. L'OPS
s'active automatiquement.
Désactivez ma-
nuellement l'affi-
chage :
Appuyez sur une touche de sélec-
tion de zone sur l'autoradio ou le
système de navigation montés
d'usine.
OU : appuyez brièvement sur la tou-
che de fonction
 ou RVC à
l’écran.
Désactivez ma-
nuellement l'affi-
chage :
Circulez vers l'avant à plus de
10-15 km/h (6-9 mph).
Sur les véhicules dotés de l'assis-
tant de marche arrière, passez la
marche arrière ››› page 235. L'affi-
chage passe à l'image de la caméra. Zones explorées
La
z
one de r

econnaissance des obstacles
s'étend face au véhicule jusqu'à une distance d'environ 120 cm et vers le côté jusqu'à
60 cm
››

› fig. 210 B . Derrière le véhicule, la
z one an
aly
sée atteint une distance de
160 cm et environ 60 cm vers les côtés
››› fig. 209 C .
Affic h
ag

e à l'écran
Le graphique affiché représente les zones
contrôlées en plusieurs segments. Au fur et à
mesure que le véhicule s'approche d'un obs-
tacle, le segment s'approche du véhicule re-
présenté ››› fig. 209 B et
›››
fig. 210
A .
L or
s

que l'avant-dernier segment apparaît, ce-
la signifie que vous avez atteint la zone de
collision. Arrêtez-vous !
Distance entre le
véhicule et l'obs-
tacleSignal
sonore
Sur l'écran cou- leur : couleur
du segment si
un obstacle est reconnu
Devant : environ31-120 cm
Derrière : environ
31-160 cmSignal so-
nore inter- mittentJaune
Environ 0-30 cm de-
vant ou derrière a)Signal so-
nore per- manentRouge
a) Sur les véhicules dotés de dispositifs de remorquage montés
d'usine, le signal sonore continu se produit à une distance un
peu plus grande.
230

Systèmes d’aide à la conduite

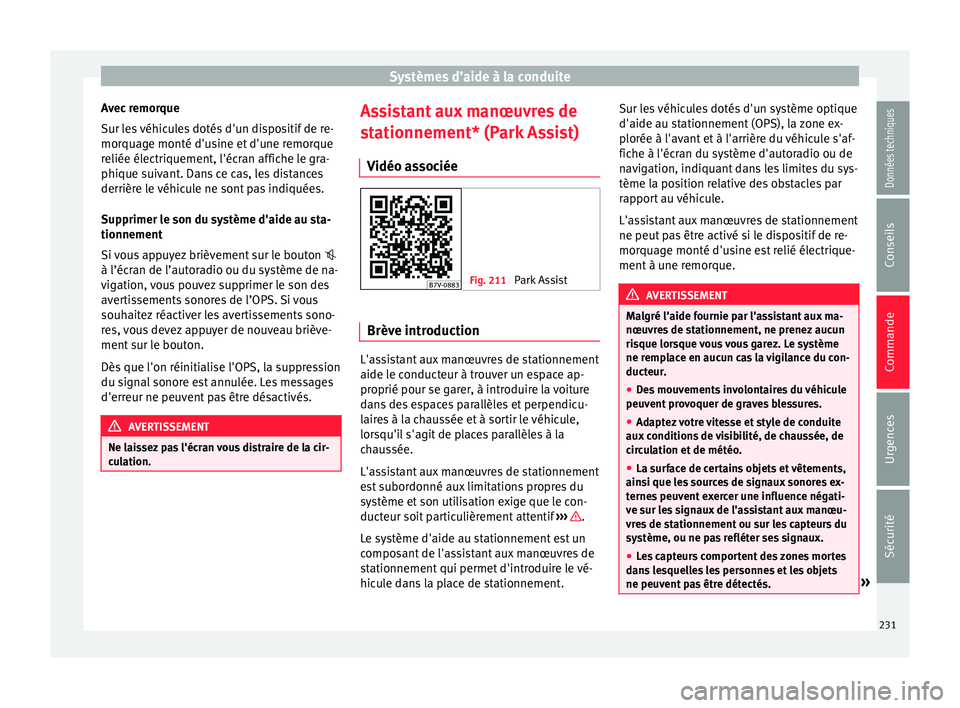

Avec remorque
S ur l
e
s véhicules dotés d'un dispositif de re-
morquage monté d'usine et d'une remorque
reliée électriquement, l'écran affiche le gra-
phique suivant. Dans ce cas, les distances
derrière le véhicule ne sont pas indiquées.
Supprimer le son du système d'aide au sta-
tionnement
Si vous appuyez brièvement sur le bouton 
à l’écran de l’autoradio ou du système de na-
vigation, vous pouvez supprimer le son des
avertissements sonores de l’OPS. Si vous
souhaitez réactiver les avertissements sono-
res, vous devez appuyer de nouveau briève-
ment sur le bouton.
Dès que l'on réinitialise l'OPS, la suppression
du signal sonore est annulée. Les messages
d'erreur ne peuvent pas être désactivés. AVERTISSEMENT
Ne laissez pas l'écran vous distraire de la cir-
cu l

ation. Assistant aux manœuvres de
s
t
ationnement* (P

ark Assist)
Vidéo associée Fig. 211
Park Assist Brève introduction
L'assistant aux manœuvres de stationnement
aide l
e c
onduct

eur à trouver un espace ap-
proprié pour se garer, à introduire la voiture
dans des espaces parallèles et perpendicu-
laires à la chaussée et à sortir le véhicule,
lorsqu'il s'agit de places parallèles à la
chaussée.
L'assistant aux manœuvres de stationnement
est subordonné aux limitations propres du
système et son utilisation exige que le con-
ducteur soit particulièrement attentif ››› .
L e sy
s

tème d'aide au stationnement est un
composant de l'assistant aux manœuvres de
stationnement qui permet d'introduire le vé-
hicule dans la place de stationnement. Sur les véhicules dotés d'un système optique
d'aide au stationnement

(OPS), la zone ex-
plorée à l'avant et à l'arrière du véhicule s'af-
fiche à l'écran du système d'autoradio ou de
navigation, indiquant dans les limites du sys-
tème la position relative des obstacles par
rapport au véhicule.
L'assistant aux manœuvres de stationnement
ne peut pas être activé si le dispositif de re-
morquage monté d'usine est relié électrique-
ment à une remorque. AVERTISSEMENT
Malgré l'aide fournie par l'assistant aux ma-
nœuvr e

s de stationnement, ne prenez aucun
risque lorsque vous vous garez. Le système
ne remplace en aucun cas la vigilance du con-
ducteur.
● Des mouvements involontaires du véhicule
peuvent
provoquer de graves blessures.
● Adaptez votre vitesse et style de conduite
aux condition
s de visibilité, de chaussée, de
circulation et de météo.
● La surface de certains objets et vêtements,
ainsi que l
es sources de signaux sonores ex-
ternes peuvent exercer une influence négati-
ve sur les signaux de l'assistant aux manœu-
vres de stationnement ou sur les capteurs du
système, ou ne pas refléter ses signaux.
● Les capteurs comportent des zones mortes
dans
lesquelles les personnes et les objets
ne peuvent pas être détectés. » 231
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande
●

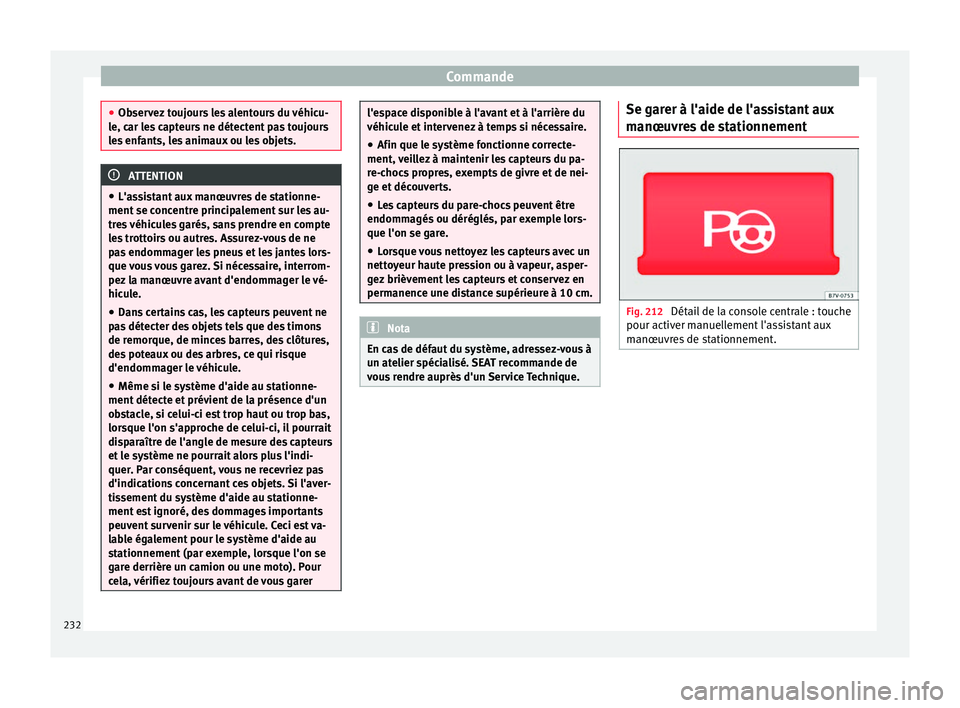

Ob ser
vez toujours les alentours du véhicu-
le, car les capteurs ne détectent pas toujours
les enfants, les animaux ou les objets. ATTENTION
● L'a ss

istant aux manœuvres de stationne-
ment se concentre principalement sur les au-
tres véhicules garés, sans prendre en compte
les trottoirs ou autres. Assurez-vous de ne
pas endommager les pneus et les jantes lors-
que vous vous garez. Si nécessaire, interrom-
pez la manœuvre avant d'endommager le vé-
hicule.
● Dans certains cas, les capteurs peuvent ne
pas
détecter des objets tels que des timons
de remorque, de minces barres, des clôtures,
des poteaux ou des arbres, ce qui risque
d'endommager le véhicule.
● Même si le système d'aide au stationne-
ment détect
e et prévient de la présence d'un
obstacle, si celui-ci est trop haut ou trop bas,
lorsque l'on s'approche de celui-ci, il pourrait
disparaître de l'angle de mesure des capteurs
et le système ne pourrait alors plus l'indi-
quer. Par conséquent, vous ne recevriez pas
d'indications concernant ces objets. Si l'aver-
tissement du système d'aide au stationne-
ment est ignoré, des dommages importants
peuvent survenir sur le véhicule. Ceci est va-
lable également pour le système d'aide au
stationnement (par exemple, lorsque l'on se
gare derrière un camion ou une moto). Pour
cela, vérifiez toujours avant de vous garer l'espace disponible à l'avant et à l'arrière du
véhicu
l

e et intervenez à temps si nécessaire.
● Afin que le système fonctionne correcte-
ment, vei
llez à maintenir les capteurs du pa-
re-chocs propres, exempts de givre et de nei-
ge et découverts.
● Les capteurs du pare-chocs peuvent être
endommagés ou déréglés, p
ar exemple lors-
que l'on se gare.
● Lorsque vous nettoyez les capteurs avec un
nettoy
eur haute pression ou à vapeur, asper-
gez brièvement les capteurs et conservez en
permanence une distance supérieure à 10 cm. Nota
En cas de défaut du système, adressez-vous à
un at elier s

pécialisé. SEAT recommande de
vous rendre auprès d'un Service Technique. Se garer à l'aide de l'assistant aux
m
anœu
vr

es de stationnement Fig. 212
Détail de la console centrale : touche
pour activ er m
anuel

lement l'assistant aux
manœuvres de stationnement. 232

Systèmes d’aide à la conduite

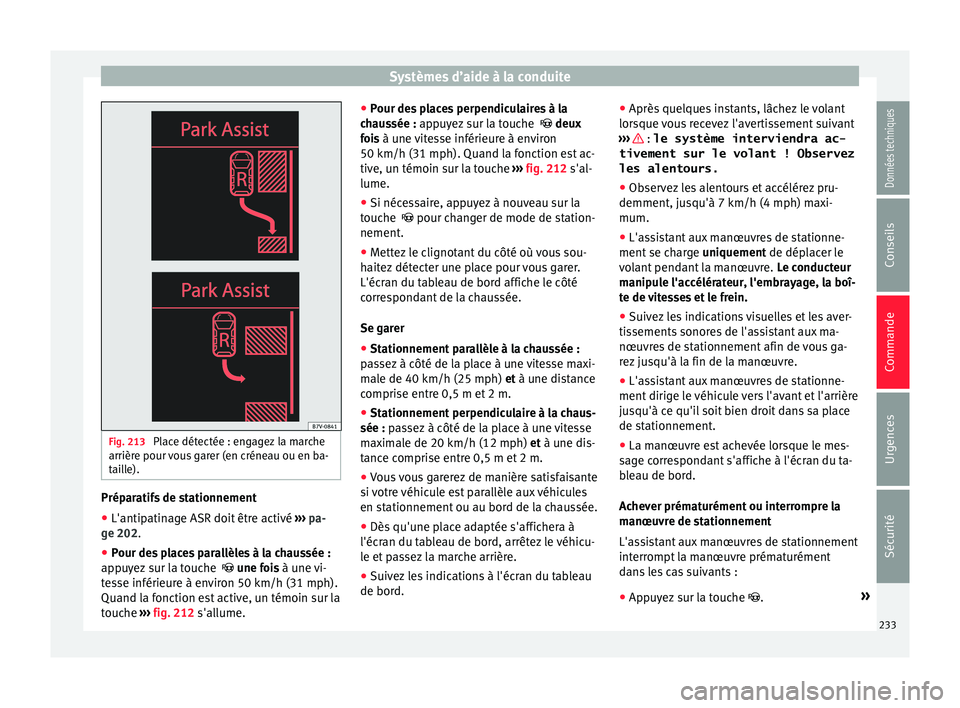

Fig. 213
Place détectée : engagez la marche
arrièr e pour
v
ous garer (en créneau ou en ba-
taille). Préparatifs de stationnement
● L'antipatinage ASR doit être activé ››
›

pa-
ge 202.
● Pour des places parallèles à la chaussée :
appu
yez sur la touche  une fois à une vi-
tesse inférieure à environ 50 km/h (31 mph).
Quand la fonction est active, un témoin sur la
touche ›››
fig. 212 s'allume. ●
Pour des
places perpendiculaires à la
chaussée : appuyez sur la touche  deux
fois à une vitesse inférieure à environ
50 km/h (31 mph). Quand la fonction est ac-
tive, un témoin sur la touche ››› fig. 212 s'al-
lume.
● Si nécessaire, appuyez à nouveau sur la
touche
 pour changer de mode de station-
nement.
● Mettez le clignotant du côté où vous sou-
haitez
détecter une place pour vous garer.
L'écran du tableau de bord affiche le côté
correspondant de la chaussée.
Se garer
● Stationnement parallèle à la chaussée :
pas
sez à côté de la place à une vitesse maxi-
male de 40 km/h (25 mph) et à une distance
comprise entre 0,5 m et 2 m.
● Stationnement perpendiculaire à la chaus-
sée : pas
sez à côté de la place à une vitesse
maximale de 20 km/h (12 mph) et à une dis-
tance comprise entre 0,5 m et 2 m.
● Vous vous garerez de manière satisfaisante
si v
otre véhicule est parallèle aux véhicules
en stationnement ou au bord de la chaussée.
● Dès qu'une place adaptée s'affichera à
l'écran du t
ableau de bord, arrêtez le véhicu-
le et passez la marche arrière.
● Suivez les indications à l'écran du tableau
de bord. ●
Après quelque
s instants, lâchez le volant
lorsque vous recevez l'avertissement suivant
››› : le système interviendra ac-
tivement sur le volant ! Observez
les alentours.
● Ob

servez les alentours et accélérez pru-
demment, jusqu'à 7 km/h (4 mph) m
axi-
mum.
● L'assistant aux manœuvres de stationne-
ment se ch
arge uniquement de déplacer le
volant pendant la manœuvre. Le conducteur
manipule l'accélérateur, l'embrayage, la boî-
te de vitesses et le frein.
● Suivez les indications visuelles et les aver-
tissements
sonores de l'assistant aux ma-
nœuvres de stationnement afin de vous ga-
rez jusqu'à la fin de la manœuvre.
● L'assistant aux manœuvres de stationne-
ment dirige l
e véhicule vers l'avant et l'arrière
jusqu'à ce qu'il soit bien droit dans sa place
de stationnement.
● La manœuvre est achevée lorsque le mes-
sage c
orrespondant s'affiche à l'écran du ta-
bleau de bord.
Achever prématurément ou interrompre la
manœuvre de stationnement
L'assistant aux manœuvres de stationnement
interrompt la manœuvre prématurément
dans les cas suivants :
● Appuyez sur la touche .»
233
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande

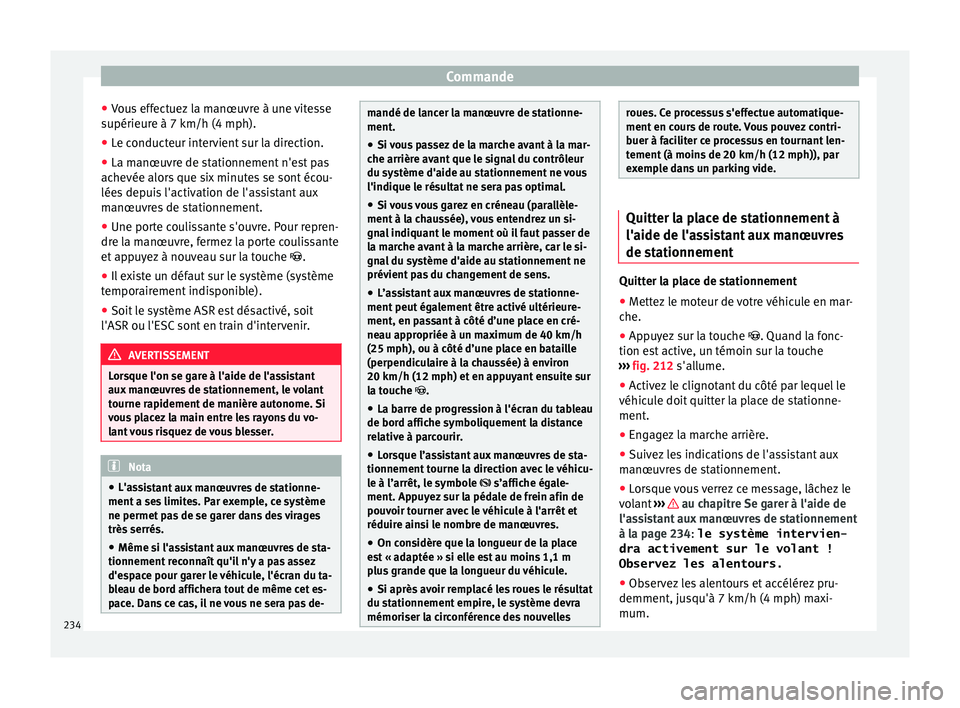

● Vou
s
effectuez la manœuvre à une vitesse
supérieure à 7 km/h (4 mph).
● Le conducteur intervient sur la direction.
● La manœuvre de stationnement n'est pas
achevée alors
que six minutes se sont écou-
lées depuis l'activation de l'assistant aux
manœuvres de stationnement.
● Une porte coulissante s'ouvre. Pour repren-
dre la m
anœuvre, fermez la porte coulissante
et appuyez à nouveau sur la touche .
● Il existe un défaut sur le système (système
temporair
ement indisponible).
● Soit le système ASR est désactivé, soit
l'ASR ou l'ESC sont
en train d'intervenir.AVERTISSEMENT
Lorsque l'on se gare à l'aide de l'assistant
aux m anœu

vres de stationnement, le volant
tourne rapidement de manière autonome. Si
vous placez la main entre les rayons du vo-
lant vous risquez de vous blesser. Nota
● L'as s

istant aux manœuvres de stationne-
ment a ses limites. Par exemple, ce système
ne permet pas de se garer dans des virages
très serrés.
● Même si l'assistant aux manœuvres de sta-
tionnement rec
onnaît qu'il n'y a pas assez
d'espace pour garer le véhicule, l'écran du ta-
bleau de bord affichera tout de même cet es-
pace. Dans ce cas, il ne vous ne sera pas de- mandé de lancer la manœuvre de stationne-
ment.
● Si v

ous passez de la marche avant à la mar-
che arrière av
ant que le signal du contrôleur
du système d'aide au stationnement ne vous
l'indique le résultat ne sera pas optimal.
● Si vous vous garez en créneau (parallèle-
ment à la c
haussée), vous entendrez un si-
gnal indiquant le moment où il faut passer de
la marche avant à la marche arrière, car le si-
gnal du système d'aide au stationnement ne
prévient pas du changement de sens.
● L’assistant aux manœuvres de stationne-
ment peut ég
alement être activé ultérieure-
ment, en passant à côté d’une place en cré-
neau appropriée à un maximum de 40 km/h
(25 mph), ou à côté d’une place en bataille
(perpendiculaire à la chaussée) à environ
20 km/h (12 mph) et en appuyant ensuite sur
la touche .
● La barre de progression à l'écran du tableau
de bord affiche symbo
liquement la distance
relative à parcourir.
● Lorsque l’assistant aux manœuvres de sta-
tionnement tourne l
a direction avec le véhicu-
le à l’arrêt, le symbole  s’affiche égale-
ment. Appuyez sur la pédale de frein afin de
pouvoir tourner avec le véhicule à l'arrêt et
réduire ainsi le nombre de manœuvres.
● On considère que la longueur de la place
est
« adaptée » si elle est au moins 1,1 m
plus grande que la longueur du véhicule.
● Si après avoir remplacé les roues le résultat
du stationnement
empire, le système devra
mémoriser la circonférence des nouvelles roues. Ce processus s'effectue automatique-
ment en c
our

s de route. Vous pouvez contri-
buer à faciliter ce processus en tournant len-
tement (à moins de 20 km/h (12 mph)), par
exemple dans un parking vide. Quitter la place de stationnement à
l'aide de l'as
s

istant aux manœuvres
de stationnement Quitter la place de stationnement
● Mettez le moteur de votre véhicule en mar-
c he.
● Ap p

uyez sur la touche . Quand la fonc
-
tion est active, un témoin sur la touche
››› fig. 212 s'allume.
● Activez le clignotant du côté par lequel le
véhicul
e doit quitter la place de stationne-
ment.
● Engagez la marche arrière.
● Suivez les indications de l'assistant aux
manœuvr
es de stationnement.
● Lorsque vous verrez ce message, lâchez le
vol
ant ››› au chapitre Se garer à l'aide de
l'a s
s
istant aux manœuvres de stationnement
à la page 234: le système intervien-
dra activement sur le volant !
Observez les alentours.
● Observez les alentours et accélérez pru-
demment, jusqu'à 7 km/h (4 mph) m
axi-
mum.
234

Systèmes d’aide à la conduite

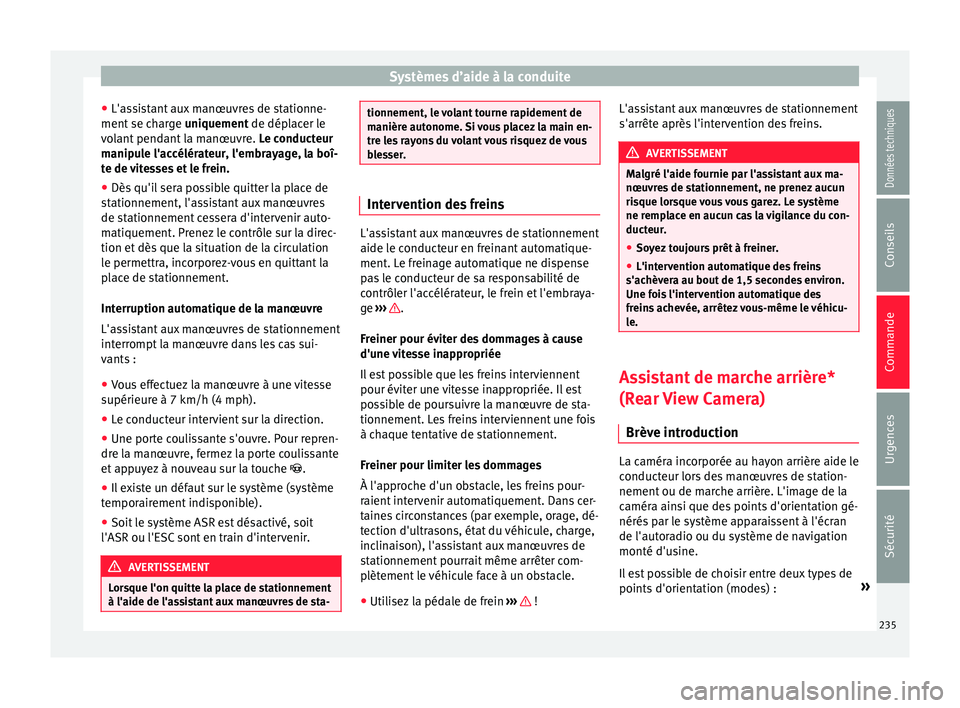

● L'a s
s
istant aux manœuvres de stationne-
ment se charge uniquement de déplacer le
volant pendant la manœuvre. Le conducteur
manipule l'accélérateur, l'embrayage, la boî-
te de vitesses et le frein.
● Dès qu'il sera possible quitter la place de
stationnement, l'a
ssistant aux manœuvres
de stationnement cessera d'intervenir auto-
matiquement. Prenez le contrôle sur la direc-
tion et dès que la situation de la circulation
le permettra, incorporez-vous en quittant la
place de stationnement.
Interruption automatique de la manœuvre
L'assistant aux manœuvres de stationnement
interrompt la manœuvre dans les cas sui-
vants :
● Vous effectuez la manœuvre à une vitesse
supérieure à 7 km/h (4 mph).
● L

e conducteur intervient sur la direction.
● Une porte coulissante s'ouvre. Pour repren-
dre la m
anœuvre, fermez la porte coulissante
et appuyez à nouveau sur la touche .
● Il existe un défaut sur le système (système
temporair
ement indisponible).
● Soit le système ASR est désactivé, soit
l'ASR ou l'ESC sont
en train d'intervenir.AVERTISSEMENT
Lorsque l'on quitte la place de stationnement
à l'aide de l'as s

istant aux manœuvres de sta- tionnement, le volant tourne rapidement de
manièr
e aut

onome. Si vous placez la main en-
tre les rayons du volant vous risquez de vous
blesser. Intervention des freins
L'assistant aux manœuvres de stationnement
aide le c
onduct

eur en freinant automatique-
ment. Le freinage automatique ne dispense
pas le conducteur de sa responsabilité de
contrôler l'accélérateur, le frein et l'embraya-
ge ››› .
Fr einer pour év
it

er des dommages à cause
d'une vitesse inappropriée
Il est possible que les freins interviennent
pour éviter une vitesse inappropriée. Il est
possible de poursuivre la manœuvre de sta-
tionnement. Les freins interviennent une fois
à chaque tentative de stationnement.
Freiner pour limiter les dommages
À l'approche d'un obstacle, les freins pour-
raient intervenir automatiquement. Dans cer-
taines circonstances (par exemple, orage, dé-
tection d'ultrasons, état du véhicule, charge,
inclinaison), l'assistant aux manœuvres de
stationnement pourrait même arrêter com-
plètement le véhicule face à un obstacle.
● Utilisez la pédale de frein ›››
!L'assistant aux manœuvres de stationnement
s'arrêt
e après
l'int

ervention des freins. AVERTISSEMENT
Malgré l'aide fournie par l'assistant aux ma-
nœuvr e

s de stationnement, ne prenez aucun
risque lorsque vous vous garez. Le système
ne remplace en aucun cas la vigilance du con-
ducteur.
● Soyez toujours prêt à freiner.
● L'intervention automatique des freins
s'achèver
a au bout de 1,5 secondes environ.
Une fois l'intervention automatique des
freins achevée, arrêtez vous-même le véhicu-
le. Assistant de marche arrière*
(R
e
ar

View Camera)
Brève introduction La caméra incorporée au hayon arrière aide le
c
onduct
eur lor

s des manœuvres de station-
nement ou de marche arrière. L'image de la
caméra ainsi que des points d'orientation gé-
nérés par le système apparaissent à l'écran
de l'autoradio ou du système de navigation
monté d'usine.
Il est possible de choisir entre deux types de
points d'orientation (modes) : »
235
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande

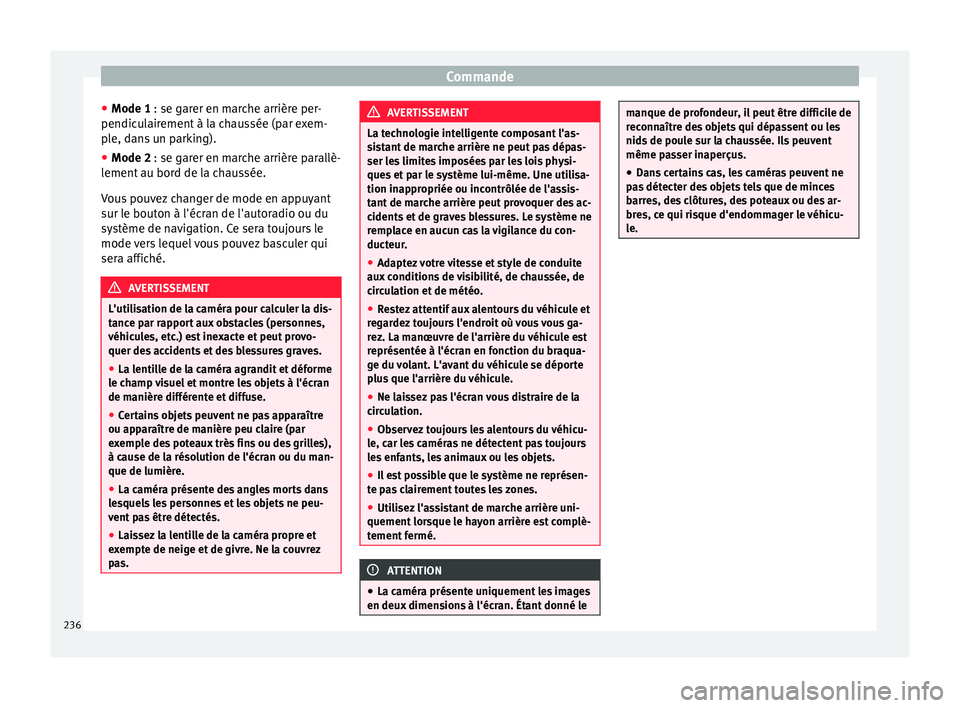

● Mode 1 : se g ar
er en m
arche arrière per-
pendiculairement à la chaussée (par exem-
ple, dans un parking).
● Mode 2 : se garer en m
arche arrière parallè-
lement au bord de la chaussée.
Vous pouvez changer de mode en appuyant
sur le bouton à l'écran de l'autoradio ou du
système de navigation. Ce sera toujours le
mode vers lequel vous pouvez basculer qui
sera affiché. AVERTISSEMENT
L'utilisation de la caméra pour calculer la dis-
tanc e p

ar rapport aux obstacles (personnes,
véhicules, etc.) est inexacte et peut provo-
quer des accidents et des blessures graves.
● La lentille de la caméra agrandit et déforme
le ch
amp visuel et montre les objets à l'écran
de manière différente et diffuse.
● Certains objets peuvent ne pas apparaître
ou appar
aître de manière peu claire (par
exemple des poteaux très fins ou des grilles),
à cause de la résolution de l'écran ou du man-
que de lumière.
● La caméra présente des angles morts dans
les
quels les personnes et les objets ne peu-
vent pas être détectés.
● Laissez la lentille de la caméra propre et
exempt
e de neige et de givre. Ne la couvrez
pas. AVERTISSEMENT
La technologie intelligente composant l'as-
si s

tant de marche arrière ne peut pas dépas-
ser les limites imposées par les lois physi-
ques et par le système lui-même. Une utilisa-
tion inappropriée ou incontrôlée de l'assis-
tant de marche arrière peut provoquer des ac-
cidents et de graves blessures. Le système ne
remplace en aucun cas la vigilance du con-
ducteur.
● Adaptez votre vitesse et style de conduite
aux condition
s de visibilité, de chaussée, de
circulation et de météo.
● Restez attentif aux alentours du véhicule et
reg
ardez toujours l'endroit où vous vous ga-
rez. La manœuvre de l'arrière du véhicule est
représentée à l'écran en fonction du braqua-
ge du volant. L'avant du véhicule se déporte
plus que l'arrière du véhicule.
● Ne laissez pas l'écran vous distraire de la
circ
ulation.
● Observez toujours les alentours du véhicu-
le, car l
es caméras ne détectent pas toujours
les enfants, les animaux ou les objets.
● Il est possible que le système ne représen-
te pa
s clairement toutes les zones.
● Utilisez l'assistant de marche arrière uni-
quement lors
que le hayon arrière est complè-
tement fermé. ATTENTION
● La camér a présent

e uniquement les images
en deux dimensions à l'écran. Étant donné le manque de profondeur, il peut être difficile de
rec
onn

aître des objets qui dépassent ou les
nids de poule sur la chaussée. Ils peuvent
même passer inaperçus.
● Dans certains cas, les caméras peuvent ne
pas
détecter des objets tels que de minces
barres, des clôtures, des poteaux ou des ar-
bres, ce qui risque d'endommager le véhicu-
le. 236

Systèmes d’aide à la conduite

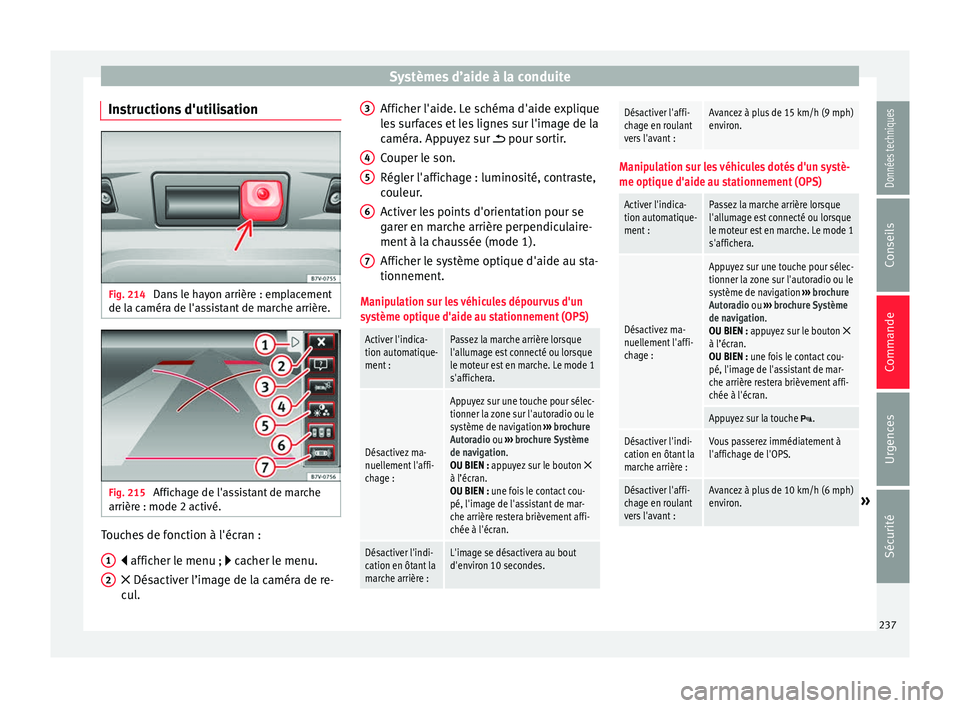

Instructions d'utilisation Fig. 214
Dans le hayon arrière : emplacement
de l a c
amér
a de l'assistant de marche arrière. Fig. 215
Affichage de l'assistant de marche
arrièr e : mode 2 activé. Touches de fonction à l'écran :
 affic her l
e menu ;  c

acher le menu.
 Désactiver l’image de la caméra de re-
cul.
1 2 Afficher l'aide. Le schéma d'aide explique
l
e
s

surfaces et les lignes sur l'image de la
caméra. Appuyez sur  pour sortir.
Couper le son.
Régler l'affichage : luminosité, contraste,
couleur.
Activer les points d'orientation pour se
garer en marche arrière perpendiculaire-
ment à la chaussée (mode 1).
Afficher le système optique d'aide au sta-
tionnement.
Manipulation sur les véhicules dépourvus d'un
système optique d'aide au stationnement (OPS)
Activer l'indica-
tion automatique-
ment :Passez la marche arrière lorsque
l'allumage est connecté ou lorsque
le moteur est en marche. Le mode 1
s'affichera.
Désactivez ma-
nuellement l'affi-
chage :
Appuyez sur une touche pour sélec-
tionner la zone sur l'autoradio ou le
système de navigation ››› brochure
Autoradio ou ››› brochure Système
de navigation.
OU BIEN : appuyez sur le bouton
à l’écran.
OU BIEN : une fois le contact cou-
pé, l'image de l'assistant de mar-
che arrière restera brièvement affi-
chée à l'écran.
Désactiver l'indi-
cation en ôtant la
marche arrière :L'image se désactivera au bout
d'environ 10 secondes. 3
4
5
6
7
Désactiver l'affi-
chage en roulant
vers l'avant :Avancez à plus de 15 km/h (9 mph)
environ.
Manipulation sur les véhicules dotés d'un systè-
me optique d'aide au stationnement (OPS)
Activer l'indica-
tion automatique-
ment :Passez la marche arrière lorsque
l'allumage est connecté ou lorsque
le moteur est en marche. Le mode 1
s'affichera.
Désactivez ma-
nuellement l'affi-
chage :
Appuyez sur une touche pour sélec-
tionner la zone sur l'autoradio ou le
système de navigation
››› brochure
Autoradio ou ››› brochure Système
de navigation.
OU BIEN : appuyez sur le bouton
à l’écran.
OU BIEN : une fois le contact cou-
pé, l'image de l'assistant de mar-
che arrière restera brièvement affi-
chée à l'écran.
Appuyez sur la touche .
Désactiver l'indi-
cation en ôtant la
marche arrière :Vous passerez immédiatement à
l'affichage de l'OPS.
Désactiver l'affi-
chage en roulant
vers l'avant :Avancez à plus de 10 km/h (6 mph)
environ.» 237
Données techniques
Conseils
Commande
Urgences
Sécurité

Commande
Particularités1) N'utilisez pas l'assistant de marche arrière
dans les cas suivants :
– S'il existe un défaut sur le réglage dynamique des
trains roulants (DCC).
– Si l'image affichée n'est pas distincte ou s'avère peu
fiable (image peu visible ou lentille sale).
– Si l'espace derrière le véhicule n'est pas clairement
distinct ou n'est pas affiché entièrement.
– Si le véhicule est trop chargé à l'arrière.
– Si le conducteur ne connaît pas le système.
– Si le hayon arrière est ouvert.
– Si la position et l'angle de montage de la caméra sont
modifiés (par exemple, suite à une collision) ; adressez-
vous à un atelier spécialisé pour faire vérifier le systè-
me.
2) Illusions optiques de la caméra (exemples)
Les images de la caméra de l'assistant de marche arrière
sont en deux dimensions. Les nids de poule ou les ob-
jets qui dépassent du sol ou d'autres véhicules sont
plus difficiles à distinguer, ou ne sont pas visibles du
fait du manque de profondeur dans l'image affichée à
l'écran.
Les objets ou un autre véhicule peuvent sembler plus
près ou plus loin qu'ils ne le sont en réalité :
– Lorsque l'on passe d'une surface plane à une côte ou
une pente.
– Lorsque l'on passe d'une côte ou une pente à une sur-
face plane.
2) Illusions optiques de la caméra (exemples)
– Si le véhicule est trop chargé à l'arrière.
– Lorsque l'on s'approche d'objets qui dépassent. Ces
objets peuvent rester en dehors de l'angle de vision de
la caméra lorsque l'on circule en marche arrière. Nettoyage de la lentille de la caméra
Lais
sez

la lentille de la caméra propre et
exempte de neige et de givre :
● Humidifiez la lentille de la caméra avec un
nettoy
ant pour glaces courant à base d'alcool
et nettoyez-la à l'aide d'un chiffon sec ››› .
● Éliminez la neige à l'aide d'une balayette.
● Éliminez le givre à l'aide d'un spray antigel
› ›
›

.
ATTENTION
● N'utili sez

jamais de nettoyants abrasifs
pour nettoyer la lentille de la caméra.
● Ne retirez jamais la neige ou le givre de la
lentil
le de la caméra avec de l'eau tiède ou
chaude. Vous pourriez endommager la lentil-
le. Nota
● Pour v

ous familiariser avec le système, les
lignes d'orientation et leurs fonctions, SEAT
conseille de vous entraîner au stationnement
avec l'assistant de marche arrière sur un
parking ou dans un lieu peu fréquenté. ●
Si le h a

yon est ouvert ou si le dispositif de
remorquage monté d'usine est activé électri-
quement avec une remorque, les lignes
d'orientation n'apparaissent pas à l'écran. Stationner perpendiculairement à la
ch
au

ssée (mode 1) Fig. 216
Afficheur : lignes d'orientation de
l'e s
p

ace pour se garer derrière le véhicule. Résumé des points d'orientation
Signific
ation de
s

lignes d'orientation proje-
tées sur l'écran ››› fig. 216. Toutes les lon-
gueurs des lignes d'orientation prennent
comme référence un véhicule situé sur une
surface horizontale.
Rouge : distance de sécurité, c'est-à-dire
la zone de la chaussée située à environ
40 cm derrière le véhicule.
1
238
